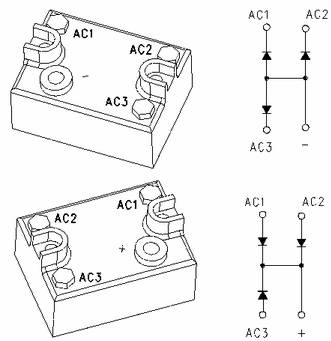

三個二極管的整流器塊（兩塊）

二極管塊故障診斷和排除指南

檢查內容：

測量值

正常/故障

二極管檢查？

二極管短路或開路。

內部變阻器（CR7）正?；蚬收稀?

外部變阻器（CR7）檢查 - 正常或故障？

外部變阻器短路會因過流導致二極管塊故障。

二極管塊故障會因主轉子電流丟失、過熱進而變成開路而造成外部變阻器故障。

勵磁機端物理檢查？

常規狀況

導線松動或缺失。

二極管塊下的傳熱物質。

測量？

勵磁機轉子繞組電阻和絕緣電阻測量

主磁場轉子繞組電阻和絕緣電阻測量

采集繞組電阻讀數時記錄環境溫度。

采集繞組電阻讀數時記錄發電機定子和轉子金屬溫度。

電壓調節器功能？

因 VR 故障造成的磁場丟失事件會導致二極管塊故障。

特定情況下，以短路二極管塊起動會導致特定電壓調節器損壞。

電壓傳感裝置正確連接且正常工作。

電壓傳感變壓器保險絲和中壓及高壓系統導線。

B 相變流器（降 VAR 傳感裝置）（如適用）。

VAR pf 控制是否在主斷路器關斷時立即啟用（僅并行運轉）？ VAR 控制的設定值不得為零。

感應丟失后，檢查并測試二極管塊，然后重新起動裝置。

負載、加載、停機、發動機起動是否穩定？

負載擺動、馬達起動、電涌或瞬態如何？

發動機運轉是否正常？

列出來自發電機、發動機和開關設備的所有故障和警報。

與其他發電機并聯？

新安裝？

通過配線檢查和儀器測量確認相位旋轉是否正確。

如何共享 VAR？ 降低或交叉電流補償或 kVAR 或 pf 控制器？ VAR 共享是否正確工作？

實際負載（kW）如何共享？ 負載共享是否正確工作？

并聯控制是否正確工作（包括死母線閉合）？

負載共享是否正確工作？

與公用電并聯？

當日時間？

公用電壓是否穩定？

所有故障和警報（記錄并激活）？

裝置是否穩定運轉、起動、停機或并聯（關閉斷路器前試圖滿足電壓和頻率）？

確認每次發動機停機或電壓調節器停機會斷開主發電機輸出斷路器。 斷開斷路器需要多長時間？

確認電壓調節器的 kVAR 或功率系數設定值。

檢查反向 VAR 和反向 kW 繼電器的設定值，確認其是否正確運轉。

檢查最小勵磁限制器的設定值，確認其是否正確運轉。

檢查最大勵磁限制器的設定值，確認其是否正確運轉。

檢查磁場損失保護裝置的設定值，確認其是否正確運轉。

發生故障時的運轉參數？

確認 kW 負載和 kVAR 負載。

功率系數、各相位線路電流、發電機電壓。

發生故障時的電壓發電機輸出電流？ （如有）

交叉檢查 kW、kVAR、線路電流和功率系數。 儀器是否正常？

必要時，交叉檢查儀器的開關設備或其他讀數以確認儀器性能。
