康明斯QSK95潤滑系統流程圖

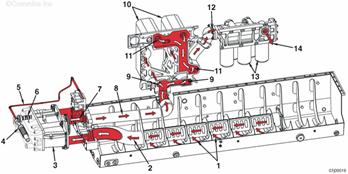

吸油管吸取機油 至機油泵的機油供應 機油泵 主油道壓力調節器 機油壓力信號管 高壓減壓閥 機油泵出口 至機油冷卻器的機油供應 至機油冷卻器芯的機油進口 機油冷卻器芯 至機油濾清器的機油冷卻器芯出口 至機油濾清器座的機油進口 機油濾清器 至發動機缸體主油道的機油濾清器出口

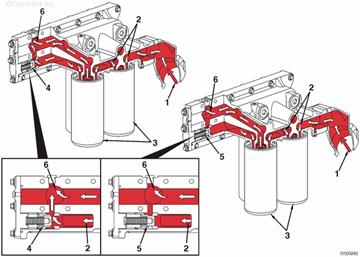

至機油濾清器座的機油供應 流入機油濾清器外壁的機油供應 康明斯QSK95機油濾清器 機油濾清器旁通閥打開 機油濾清器旁通閥關閉 從機油濾清器流至缸體主油道的機油供應

來自濾清器座的機油供應 主機油油道 至主軸承和曲軸的機油供應 從曲軸流至連桿的機油 至活塞銷的機油供應 至活塞冷卻噴嘴的機油供應 至凸輪軸和凸輪軸隨動件的機油供應 至凸輪軸隨動件的機油供應 至凸輪軸隨動件軸和滾筒的機油供應 至凸輪軸隨動件滾筒的機油供應 至搖臂的機油供應。

來自康明斯QSK95缸體的機油 至排氣門搖臂軸的機油供應 至進氣門搖臂軸的機油供應 至搖臂軸的機油供應 至搖臂腳的機油供應 至搖臂調節螺釘和推管的機油供應 排放至油底殼的機油。

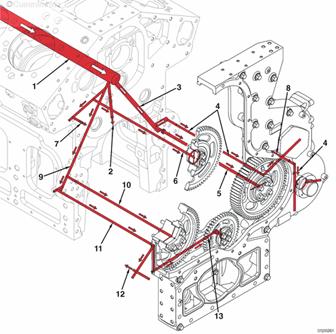

康明斯QSK95主機油油道 至 1 號主軸承的機油供應 至燃油泵惰輪、燃油泵驅動裝置機油濾清器座和左排附件驅動裝置襯套的機油供應（如果配備） 至齒輪室中的燃油泵驅動裝置襯套、燃油泵驅動裝置中的襯套和左排附件驅動裝置襯套的機油供應 至康明斯QSK95燃油泵惰輪的機油供應 至凸輪軸復合惰輪的機油供應 至右排附件驅動裝置的機油供應（如果配備） 至燃油泵驅動裝置中的襯套的機油供應 至水泵、水泵惰輪和機油泵惰輪的機油供應 至水泵惰輪的機油供應 至康明斯QSK95水泵和機油泵惰輪的機油供應 至康明斯QSK95水泵的機油供應

至康明斯QSK95機油泵惰輪的機油供應。

至齒輪室中的燃油泵驅動裝置襯套和燃油泵驅動裝置中的襯套的機油供應 康明斯QSK95齒輪室 從燃油泵排放的機油 康明斯QSK95燃油泵驅動軸 通過齒輪室補充排放的機油。

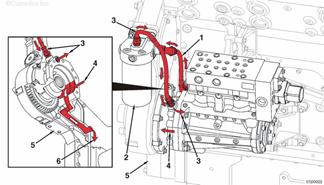

至燃油泵驅動裝置機油濾清器座的機油供應 康明斯QSK95燃油泵驅動裝置機油濾清器 至燃油泵的機油供應 從燃油泵排放的機油 康明斯QSK95齒輪室 排放至油底殼的機油。

來自缸體主油道的機油供應 機油供應歧管 至左排渦輪增壓器的機油供應 至右排渦輪增壓器的機油供應 渦輪增壓器機油回油管 排放至油底殼的機油。

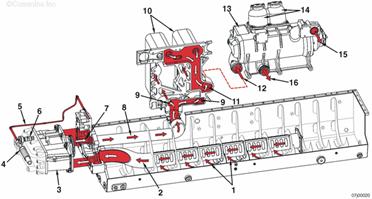

吸油管吸取機油 至機油泵的機油供應 機油泵 主油道壓力調節器 機油壓力信號管 高壓減壓閥 機油泵出口 至機油冷卻器的機油供應 至機油冷卻器芯的機油進口 機油冷卻器芯 至 Eliminator™ 機油濾清器的機油冷卻器出口 流至 Eliminator™ 機油濾清器的機油流 Eliminator™ 機油濾清器 離心機 至缸體主油道的 Eliminator™ 機油濾清器出口 從離心機通過缸體檢修孔蓋排放至油底殼的機油

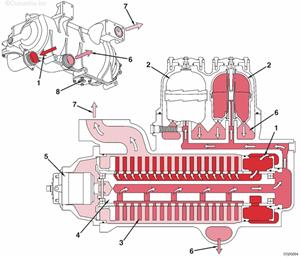

至 Eliminator™ 的機油供應 康明斯QSK95離心機 過濾裝置 分銷商 康明斯QSK95液壓馬達 從離心機回流至油底殼的清潔機油 至缸體主油道的機油供應 康明斯QSK95排放口

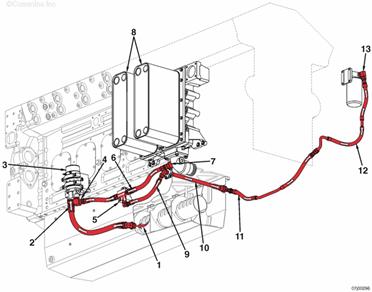

來自機油油底殼的機油供應 前置機油泵進口 預潤滑機油泵 前置機油泵出口 機油歧管 至機油冷卻器的前置機油供應 單向閥 機油冷卻器芯 至左排的前置機油供應 機油輸送管 來自右排的前置機油供應 至燃油泵驅動裝置機油濾清器座的前置機油供應單向閥。

工程機械重康nt855柴油機噴油器調整,沃爾沃發電機燃油壓力報警是怎么回事,康明斯啟動馬達接線圖,康明斯發動機qsb6.7故障代碼,美國康明斯QSX15-G8系列氣門間隙,沃爾沃挖掘機配件網

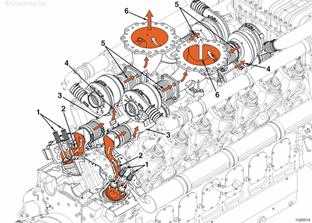

康明斯QSK95排氣系統流程圖

排氣門 排氣口 排氣歧管 渦輪增壓器排氣進口 渦輪增壓器排氣出口 康明斯QSK95排氣出口法蘭
