珀金斯發動機凸輪軸的作用主要有哪些凸輪的輪廓相對角位置凸輪軸與曲軸的正時資料已更新(今日/處理)

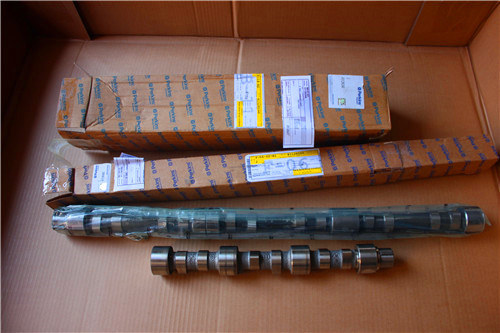

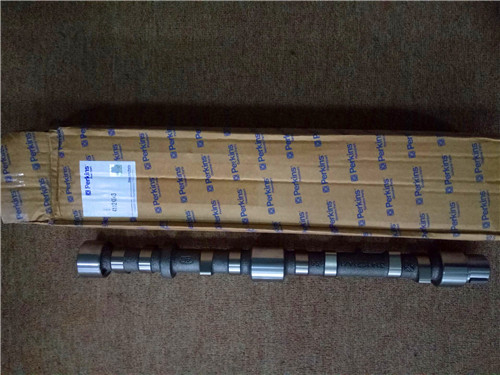

珀金斯發動機凸輪軸

 珀金斯發動機凸輪軸的作用是驅動和控制發動機各缸氣門的開啟和關閉，使其符合發動機的工作順序，以及配氣相位及氣門開度的變化規律等要求。
珀金斯發動機凸輪軸主要由凸輪和凸輪軸軸頸組成。凸輪分為進氣凸輪和排氣凸輪兩種，用來驅動氣門的開啟與關閉。軸頸對凸輪軸起支承作用。
珀金斯發動機凸輪軸工作時承受周期性載荷，凸輪與挺柱間接觸應力很大，磨損嚴重，因此凸輪軸采用優質鑄鐵、中碳鋼或中碳合金鋼制造，并經調質處理，以提高疲勞強度。凸輪表面應經淬火處理和光磨加工，以提高其耐磨性。
 (1)珀金斯發動機凸輪的輪廓

   珀金斯發動機凸輪的輪廓應保證氣門開啟和關閉的持續時間符合配氣相位的要求，且使氣門有合適的升程和運動規律。每種型號的發動機的凸輪具有不同的輪廓形狀。凸輪輪廓中，整個輪廓由凸頂、凸跟、打開凸面、關閉凸面組成。凸輪軸升程是指從基圓直徑往上凸輪能達到的高度。它決定了氣門的升程大小。凸輪的頂部稱作凸頂，已的長度決定了氣門將在完全打開的位置保持多長時間。凸頂可能有多種不同的輪廓形狀，這取決于氣門須在完全打開的位置保持多久。凸跟是指凸輪軸外形的底部部分，當挺柱或氣門在凸輪跟部移動時，氣門處于完全關閉狀態。凸輪的這些外形特征決定了氣門開閉過程的具體特性—時間和速度。
   (2)珀金斯發動機凸輪的相對角位置

    珀金斯發動機凸輪軸上各缸的進氣(或排氣)凸輪稱為同名凸輪，同名凸輪的相對角位置與凸輪軸的轉動方向、各缸的工作順序和做功順序有關。從凸輪軸的前端來看，各缸同名凸輪的相對角位置按發動機做功順序逆凸輪轉動方向排列。其夾角為做功間隔角的1/2，即四缸發動機的為90°，六缸發動機的為60°。同一汽缸的進、排氣凸輪稱為異名凸輪，它是由珀金斯發動機的配氣相位和凸輪軸的轉向決定的。由于氣門早開遲閉，且角度不等，故異名凸輪夾角要由配氣相位圖求得。
    (3)珀金斯發動機凸輪軸的軸向定位
    為防止珀金斯發動機凸輪軸軸向竄動，而影響配氣機構正常工作，凸輪軸必須有軸向定位措施。常用的定位裝置有推力軸承、止推片、止推螺釘?shù)取?br />     ①推力軸承定位。采用凸輪軸第一軸承為推力軸承，控制凸輪軸的第一軸頸上的兩端凸肩與凸輪軸承座位之間的間隙，以限制凸輪軸的軸向移動。
    ②止推片定位。止推片安裝在正時齒輪與凸輪第一軸頸之間，且留有一定間隙，從而限制了凸輪的軸向移動量。通過調整止推片的厚度，即可調整軸向間隙的大小。
    ③止推螺釘定位。止推螺釘在正時齒輪室蓋上，并用鎖緊螺母鎖緊，調整止推螺釘擰入的程度就可調整凸輪軸的軸向移動量。
(4)珀金斯發動機凸輪軸與曲軸的正時
    為了讓氣門的開、閉與曲軸的位置保持正確的關系，凸輪軸必須根據曲軸設定正時。為了達到這一目的。人們采用了多種方法。
    采用一組正時齒輪，其中一個裝在曲軸上，另一個裝在凸輪上。這些齒輪通過鍵連接安裝在曲軸和凸輪上，只要對齊這兩個齒輪上的記號，就能保證兩者之間正確的位置關系。
    頂置凸輪軸也是通過對齊軸上的標記來設置正時的。桑塔納AJR發動機凸輪軸同步帶輪上的標記必須對準同步帶防護罩上的標記;曲軸帶輪上的標記必須對準第一缸上止點標記。
挺柱
   挺柱的作用是將凸輪的推力傳給推桿或氣門。它安裝在汽缸體或汽缸蓋上相應處鎖出的導向孔中，常用鎳鉻合金鑄鐵或冷激合金鑄鐵制造。挺柱常用的形式有:整體式挺柱、滾輪式挺柱和液壓挺柱。
    (1)珀金斯發動機整體式挺柱
    整體式挺柱以一個整體零件的形式傳遞運動，它是為輕型汽缸設計的，常見的形式有菌形挺桿、平面挺桿和筒形挺桿3種。
   ①將挺桿底部工作面制成球面，將凸輪的母線做成斜率很小的錐體，這樣可使挺桿在工作中繞其中心線稍做轉動，即可達到磨損均勻的日的。
    ②如果挺桿工作面是平面，在安裝中使挺桿中心線與凸輪中心線不相重合，且具有一定的偏心量(e=1-3 mm)，則在工作時也可使挺桿繞其中心線產生一定的轉動。
    ③將挺桿外表面做成兩端小、中間大的筒形。這樣，當挺桿在座孔中歪斜時，由于它的自定作用，仍可保證凸輪型面全寬與挺桿表面相接觸，從而可減小接觸應力，并使磨損均勻。

   (2)珀金斯發動機滾輪式挺柱
    滾輪式挺柱與整體式挺柱很相似。區別在于下部裝有滾輪，通過滾輪在凸輪軸上滾動而不滑動，降低了摩擦力，而且載荷分配更均勻，主要用于高壓縮比的柴油發動機和賽車發動機上。
    以上兩種挺柱的發動機都必須有調整氣門間隙的措施。氣門間隙解決了材料熱膨脹對氣門工作的影響，但在發動機工作時會發生撞擊而產生噪聲。為了解決這一矛盾，有些發動機采用了液壓挺柱。
   (3)珀金斯發動機液壓挺柱
    液壓挺柱外形及結構，由挺柱體、液壓缸、柱塞、球形閥、壓力彈簧等組成。
     挺柱體外圓柱面上有一環形油槽，油槽內有一進油孔與低壓油腔相通，背面上有一鍵形槽將低壓油腔與柱塞上部相通。液壓缸外圓與挺柱體內導向孔配合，內孔則與柱塞配合，兩者都有相對運動。液壓缸底部的壓力彈簧把球形閥壓靠在柱塞底部的閥座上，當球閥關閉柱塞的中間孔時可將挺柱分成上部的低壓油腔和下部的高壓油腔。當球形閥開啟后，則成為一個通腔。
    液壓挺柱與凸輪的接觸面為平面，為了使其在工作中旋轉以減小磨損，液壓挺柱中心線與凸輪的對稱中心線錯位1. 5 mm，同時凸輪在軸向傾斜0. 002-0. 02 mm，以使挺柱在工作過程中能繞其軸線微微轉動。
當凸輪基圓與挺柱接觸時，壓力彈簧使挺柱頂面和凸輪輪廓線保持緊密接觸，液壓缸下端面與氣門桿尾部緊密接觸，因此沒有氣門間隙，且挺柱體上的環形油槽與缸蓋上的斜油孔對齊，來自汽缸蓋油道的機油經量油孔、斜油孔和環形油槽流入挺柱體內的低壓油腔，并經挺柱背面上的鍵形槽進入柱塞上方的低壓油腔。
    當凸輪按圖示方向轉過基圓使凸起部分與挺柱接觸時，挺柱體和柱塞向下移動，高壓油腔中的機油被壓縮，油壓升高，加上壓力彈簧的作用，使球閥緊壓在柱塞下端的閥座上，這時高壓油腔與低壓油腔被分隔開。由于液體的不可壓縮性，整個挺柱如同一個剛體一樣下移而打開氣門。此時，挺柱體環形油槽已離開了進油的位置，從而停止了進油。
當挺柱到達下止點后開始上行時，由于仍受到氣門彈簧和凸輪兩方面的頂壓，高壓油腔繼續封閉，球閥也不會打開，液壓挺柱仍可認為是一個剛體，直至氣門完全關閉時為止。此時，凸輪重新轉到基圓與挺柱接觸位置，汽缸蓋油道中的壓力油又重新進入挺柱的低壓油腔;同時，挺柱無凸輪的壓力，高壓油腔的壓力油和壓力彈簧一起推動柱塞上行，高壓油腔油壓下降。
    在氣門受熱膨脹時，柱塞和油缸做軸向相對運動，高壓油腔中的油液可經過液壓缸與柱塞間的縫隙擠入低壓油腔，使挺柱自動“縮短”，從而保證氣門關閉緊密。當氣門冷卻收縮時，壓力彈簧將液壓缸向下推動，而使柱塞與挺柱體向上移動，高壓油腔內壓力下降，球閥打開，低壓油腔油液進入高壓油腔，挺柱自動“伸長”，以保證配氣機構無間隙。
推桿

   珀金斯發動機推桿的作用是將從凸輪軸經過挺桿傳來的力傳給搖臂，一般應用在下置凸輪式配氣機構中。它是配氣機構中最容易發生彎曲變形的零件，因此要求它有很高的剛度。武威Perkins帕金斯4008-30TAG3發動機濾清器型號企業,三明Perkins帕金斯1106D-E70TAG2柴油機商家,安陽Perkins帕金斯402D-05G柴油機銷售中心去哪找,柳州Perkins帕金斯403D-15T發電機配件電話,鄭州Perkins帕金斯403D-07G發動機機油泵在什么地方買,
    推桿為管狀結構。它的兩端壓配成不同的形狀，下端頭通常是圓球形，以便與挺柱的凹球形支座相適應;上端頭一般制成凹球形，以便與搖臂的氣門間隙調整螺釘?shù)那蛐晤^部相適應。推桿可以是實心的，也可以是空心的。使用的材料可以是經過熱處理的鋼管，也可以由硬鋁合金制成。
