目 次

1. 維修保養時的注意事項

1-1. 正確工作.................................................................................................1-1

1-2. 安全上的注意事項.........................................................................................1-1

1-3. 準備工作.................................................................................................1-1

1-4. 拆卸、組裝時的注意事項...................................................................................1-2

1-5. 液壓機器裝卸時的注意事項.................................................................................1-3

1-6. 管道裝卸時的注意事項.....................................................................................1-3

1-7. 密封件類的使用說明.......................................................................................1-4

1-8. 液壓軟管的正確安裝方法...................................................................................1-5

1-9. 液壓軟管的規格...........................................................................................1-7

1-10. 液壓元件類的放氣步驟...................................................................................1-11

2. 概要

2-1. 規格、技術參數.........................................................................................2-1-1

2-2. 外形圖和作業范圍圖.....................................................................................2-2-1

2-3. 主要部件重量表.........................................................................................2-3-1

2-4. 起吊能力表.............................................................................................2-4-1

3. 維修保養標準

3-1. 車輛性能...............................................................................................3-1-1

3-2. 發動機.................................................................................................3-2-1

3-3. 行走裝置...............................................................................................3-3-1

3-4. 操縱裝置...............................................................................................3-4-1

3-5. 液壓裝置...............................................................................................3-5-1

3-5-1. 液壓油缸..........................................................................................3-5-1

3-6. 工作裝置...............................................................................................3-6-1

3-6-1. 前端工作裝置......................................................................................3-6-1

3-6-2. 推土鏟............................................................................................3-6-2

3-6-3. 鏟斗斗齒..........................................................................................3-6-2

3-7. 各部分緊固扭矩一覽表...................................................................................3-7-1

3-7-1. 車輛主機..........................................................................................3-7-1

3-7-2. 發動機............................................................................................3-7-3

3-7-3. 普通螺栓..........................................................................................3-7-3

4. 發動機的維修保養步驟

4-1. 檢查和調整.............................................................................................4-1-1

4-1-1. 燃料噴射閥的結構..................................................................................4-1-1

4-1-2. 燃料噴射閥的噴射壓力和噴霧狀態的檢查、調整........................................................4-1-2

4-1-3. 閥間隙的檢查、調整................................................................................4-1-4

4-1-4. 傳感器類的檢查....................................................................................4-1-6

4-1-5. 冷卻水系統漏水檢查................................................................................4-1-6

4-1-6. 散熱器蓋的檢查....................................................................................4-1-6

4-1-7. 溫控器的檢查......................................................................................4-1-7

4-1-8. 燃料噴射定時的調整................................................................................4-1-7

4-1-9. 空載/ 最低轉速的調整.........................................................................4-1-10

4-2. 故障診斷...............................................................................................4-2-1

4-2-1. 故障診斷前........................................................................................4-2-1

4-2-2. 故障診斷一覽表....................................................................................4-2-2

4-2-3. 通過壓縮壓力來診斷故障............................................................................4-2-5

4-3. 發動機的拆卸、檢查、組裝...............................................................................4-3-1

4-3-1. 發動機的總拆卸、總組裝............................................................................4-3-1

4-3-2. 總拆卸............................................................................................4-3-2

4-3-3. 組裝前、組裝時的注意事項..........................................................................4-3-4

4-4. 氣缸蓋的拆卸、檢查、組裝...............................................................................4-4-1

4-4-1. 結構圖（下圖表示3TNV84 型發動機。） ................................................................4-4-1

4-4-2. 拆卸步驟..........................................................................................4-4-1

4-4-3. 組裝步驟：與拆卸步驟相反進行即可。.................................................................4-4-2

4-4-4. 作業要點..........................................................................................4-4-2

4-4-5. 部件的檢查, 測量..................................................................................4-4-5

4-4-6. 閥座的修正........................................................................................4-4-8

4-4-7. 閥導套的更換......................................................................................4-4-9

4-4-8. 閥桿油封的更換...................................................................................4-4-10

4-5. 齒輪系和凸輪軸的拆卸、檢查、組裝.......................................................................4-5-1

4-5-1. 結構圖（該圖為3TNV84 型發動機的結構圖。） ..........................................................4-5-1

4-5-2. 拆卸步驟：按圖中表示的號碼順序來進行。.............................................................4-5-1

4-5-3. 組裝步驟：與拆卸步驟相反進行即可。.................................................................4-5-1

4-5-4. 作業要點..........................................................................................4-5-2

4-5-5. 部件的檢查測量....................................................................................4-5-4

4-5-6. 油封的更換........................................................................................4-5-5

4-5-7. 凸輪軸軸套的更換..................................................................................4-5-5

4-6. 氣缸體的拆卸、檢查、組裝...............................................................................4-6-1

4-6-1. 結構圖（該圖為3TNV84 型發動機的結構圖。） ..........................................................4-6-1

4-6-2. 拆卸步驟：按圖中表示的號碼順序來進行。.............................................................4-6-1

4-6-3. 組裝步驟：與拆卸步驟相反進行即可。.................................................................4-6-1

4-6-4. 作業要點..........................................................................................4-6-2

4-6-5. 部件的檢查、測量..................................................................................4-6-5

4-6-6. 氣缸內徑的修正...................................................................................4-6-12

4-6-7. 活塞銷襯套的更換.................................................................................4-6-13

4-6-8. 油封的更換.......................................................................................4-6-13

4-7. 潤滑裝置的拆卸、檢查、組裝.............................................................................4-7-1

4-7-1. 潤滑油系統圖......................................................................................4-7-1

4-7-2. 潤滑油泵結構圖....................................................................................4-7-1

4-7-3. 潤滑油泵的拆卸、組裝（組裝的步驟和拆卸的相反） .....................................................4-7-2

4-7-4. 作業要點..........................................................................................4-7-2

4-7-5. 擺線齒輪泵的檢查、測量............................................................................4-7-2

4-8. 冷卻裝置...............................................................................................4-8-1

4-8-1. 冷卻水系統圖......................................................................................4-8-1

4-8-2. 冷卻水泵結構圖（該圖為4TNV84 型發動機的結構圖。） ..................................................4-8-1

4-8-3. 拆卸、組裝（組裝的步驟和拆卸的相反） ...............................................................4-8-2

4-8-4. 作業要點..........................................................................................4-8-2

4-9. 啟動馬達...............................................................................................4-9-1

4-9-1. 啟動馬達的特性....................................................................................4-9-1

4-10. 交流發電機的檢查.....................................................................................4-10-1

4-10-1. 交流發電機結構圖................................................................................4-10-1

4-10-2. 主要規格........................................................................................4-10-2

4-10-3. 接線圖..........................................................................................4-10-2

4-10-4. 標準輸出功率特性................................................................................4-10-3

4-10-5. 故障診斷與處理..................................................................................4-10-4

5. 液壓系統

5-1. 概要...................................................................................................5-1-1

5-1-1. 控制閥的工作原理..................................................................................5-1-4

5-1-2. 控制閥的附加功能..................................................................................5-1-6

5-2. 液壓回路圖.............................................................................................5-2-1

5-3. 操作回路...............................................................................................5-3-1

5-3-1. 動臂..............................................................................................5-3-1

5-3-2. 斗桿..............................................................................................5-3-3

5-3-3. 鏟斗..............................................................................................5-3-5

5-3-4. 旋轉..............................................................................................5-3-7

5-3-5. 動臂旋轉..........................................................................................5-3-9

5-3-6. 推土鏟...........................................................................................5-3-11

5-3-7. 行走.............................................................................................5-3-13

5-3-8. 直線行走（同時進行動臂、斗桿、鏟斗、動臂旋轉操作） .................................................5-3-15

5-3-9. 『動臂提升』和『斗桿收回』的同時操作...............................................................5-3-17

5-3-10. 『動臂提升』和『鏟斗』的同時操作..................................................................5-3-19

5-3-11. 『動臂提升』和『旋轉』的同時操作..................................................................5-3-21

5-3-12. 『斗桿』和『鏟斗』的同時操作......................................................................5-3-23

5-3-13. 液壓P.T.O. .....................................................................................5-3-25

5-4. 壓力調整...............................................................................................5-4-1

5-4-1. 安全閥............................................................................................5-4-1

5-4-2. 旋轉制動閥........................................................................................5-4-3

5-4-3. 截流閥............................................................................................5-4-4

6. 液壓機器

6-1. 液壓泵.................................................................................................6-1-1

6-2. 控制閥.................................................................................................6-2-1

6-3. 先導閥.................................................................................................6-3-1

6-4. 旋轉馬達...............................................................................................6-4-1

6-5. 行走馬達...............................................................................................6-5-1

7. 各裝置的維修保養步驟

7-1. 本機電裝品及發動機.....................................................................................7-1-1

7-1-1. 電裝品的配置及名稱................................................................................7-1-1

7-1-2. 監視器及報警系統..................................................................................7-1-2

7-1-3. 電氣配線圖........................................................................................7-1-5

7-1-4. 發動機啟動、停止、充電時的電路說明.................................................................7-1-6

7-1-5. 發動機的拆裝......................................................................................7-1-8

7-1-6. 啟動馬達的拆裝...................................................................................7-1-15

7-1-7. 燃料噴射泵的拆裝.................................................................................7-1-16

7-2. 行走裝置...............................................................................................7-2-1

7-2-1. 概要..............................................................................................7-2-1

7-2-2. 鋼履帶裝配時的注意事項............................................................................7-2-2

7-2-3. 鋼履帶的拆裝步驟..................................................................................7-2-4

7-2-4. 行走馬達及減速機的拆裝步驟........................................................................7-2-5

7-2-5. 導向輪的拆卸、裝配................................................................................7-2-7

7-2-6. 支重輪的拆卸、裝配...............................................................................7-2-10

7-2-7. 托鏈輪的拆卸、裝配...............................................................................7-2-13

7-2-8. 浮動密封環的裝配步驟............................................................................7-2-15

7-2-9. 工具圖...........................................................................................7-2-16

7-3. 操縱裝置...............................................................................................7-3-1

7-3-1. 連接圖............................................................................................7-3-1

7-3-2. 控制閥、連桿機構的拆卸、裝配.......................................................................7-3-2

7-3-3. 操作桿的調整......................................................................................7-3-4

7-3-4. 行走操作桿的調整..................................................................................7-3-5

7-3-5. 動臂旋轉踏板的調整................................................................................7-3-6

7-3-6. 推土鏟操作桿的調整................................................................................7-3-6

7-3-7. 固定桿的調整......................................................................................7-3-7

7-3-8. 加速桿的調整......................................................................................7-3-8

7-4. 旋轉軸承裝置...........................................................................................7-4-1

7-5. 液壓裝置...............................................................................................7-5-1

7-5-1. 液壓泵的拆裝......................................................................................7-5-1

7-5-2. 控制閥的拆裝......................................................................................7-5-3

7-5-3. 旋轉馬達的拆裝....................................................................................7-5-6

7-5-4. 旋轉接頭的拆裝....................................................................................7-5-8

7-5-5. 旋轉接頭的拆卸、裝配.............................................................................7-5-11

7-5-6. 液壓油缸的拆卸、裝配.............................................................................7-5-14

7-5-7. 液壓油箱.........................................................................................7-5-18

7-5-8. 液壓管道圖.......................................................................................7-5-25

7-6. 工作裝置...............................................................................................7-6-1

7-6-1. 工作裝置的拆裝....................................................................................7-6-1

7-7. 裝備件.................................................................................................7-7-1

7-7-1. 封閉式駕駛室......................................................................................7-7-1

8. 定期檢查維修一覽表

8. 定期檢查維修一覽表..........................................................................................8-1

9. 使用（潤滑）油脂類型一覽表

9. 使用（潤滑）油脂類型一覽表.................................................................................9-1

10. 故障診斷與處理

10-1. 不是故障的現象.......................................................................................10-1-1

10-1-1. 鏟斗的自然放開..................................................................................10-1-1

10-1-2. 斗桿的瞬間停止現象

（斗桿的不連續動作現象）.................................................................................10-1-1

10-1-3. 由于行走操作導致的上部回轉機構的偏移............................................................10-1-2

10-1-4. 行走馬達的熱沖擊( 熱震) ........................................................................10-1-3

10-1-5. 75°動臂旋轉時的動臂旋轉油缸的伸出..............................................................10-1-4

10-1-6. 固定桿處于鎖定狀態時，動臂旋轉油缸的伸縮........................................................10-1-5

10-1-7. 行走雙速切換時的延時............................................................................10-1-6

10-1-8. 因溫度變化液壓油箱的油位發生變化................................................................10-1-7

10-2. 故障診斷程序.........................................................................................10-2-1

10-2-1. 車輛主機及發動機................................................................................10-2-1

10-2-2. 監視器內電裝品和止動馬達.......................................................................10-2-22

11. 參考資料

11-1. 鏟斗連接部分的尺寸一覽表...............................................................................11-1

11-2. 鏟斗斗齒的安裝尺寸一覽表...............................................................................11-2

1. 維修保養時的注意事項

1-1. 正確工作............................................. 1-1

1-2. 安全上的注意事項..................................... 1-1

1-3. 準備工作............................................. 1-1

1-4. 拆卸、組裝時的注意事項............................... 1-2

1-5. 液壓機器裝卸時的注意事項............................. 1-3

1-6. 管道裝卸時的注意事項................................. 1-3

1-7. 密封件類的使用說明................................... 1-4

1-8. 液壓軟管的正確安裝方法............................... 1-5

1-9. 液壓軟管的規格....................................... 1-7

1-10. 液壓元件類的放氣步驟............................... 1-11

1. 維修保養時的注意事項

1-1. 正確工作

正確工作是指遵守工作程序和方法上所規定的標準，迅速準確地完成工作。

同時，在進行某項工作時，不管進行的是哪一項工作，牢記以下事項是很重要的：

要進行什么樣的維修，使用什么樣的工具、機器、材料、油脂等等，在哪個部位應該進行怎樣的檢查、調整或拆

卸？有沒有必須注意事項？

1-2. 安全上的注意事項

(1) 安全帽、安全鞋、工作服的穿戴。

(2) 設備、工具類的檢查、特別是掛鉤吊索等用具在使用前必須進行檢查。

(3) 由多名工作者共同進行工作時，要明確各自的分工，決定聯絡信號，在保持相互聯絡的情況下進行工作。

(4) 具有起重機駕駛執照，及其從事起重機掛鉤吊索工作資格者才能工作。

(5) 起吊貨物的下面禁止入內。

(6) 對于沉重的部件，在拆下安裝螺栓之前，要用起重機保護性地吊著該部件，以便支撐重量。

(7) 修理電氣系統時，要從蓄電池上取下電纜后進行工作。

(8) 焊接部件時，要在取出蓄電池后進行工作。

1-3. 準備工作

(1) 顧客管理筆記的檢查，也就是，前一次維修的時間( 前一次維修后使用了幾個月或者多長小時)、是否發生

過什么問題、是否更換過什么部件等內容檢查。

(2) 維修工具、測量器具( 要定期檢查的器具)、容器、油脂類等的準備。

(3) 相關參考資料( 本車輛的使用及保養說明書、零部件目錄) 等的準備。

1-4. 拆卸、組裝時的注意事項

(1) 開始拆卸之前，要清洗車輛。

拆卸之前要做如下的車輛狀態檢查，并作記錄：

· 車輛型號、機號、運轉時間

· 修理原因、修理歷史記錄

· 過濾器類的污染程度

· 燃料、油的狀態

· 各個部件的損傷情況、等等。

(2) 為了方便組裝，在必要的部位要標上能表示相對位置關系的配合記號。

(3) 不管是拆卸下來的部件，還是新組裝的部件，全部要清洗干凈，按照順序整理好。

(4) 密封件類及開口銷必須使用新品。

忌水，忌油的部件，要和沾了油的部件分開整理。

· 電裝品、橡膠類、V 型帶、等等。

(5) 軸承、軸襯、油封等安裝時，要用工具進行壓裝。使用錘子敲的時候，要墊上緩沖物體。

(6) 各個部件的配合面，要擦得很干凈。

(7) 密封帶在離螺紋端部要留出1-2 個螺紋，卷繞時用力，相鄰兩卷的重疊寬度控制在10mm 左右。

1-5. 液壓機器裝卸時的注意事項

(1) 確認液壓油的溫度確實已經下降。

(2) 為了防止液壓油流出，排放油箱中的空氣。

(3) 液壓機器的開口部必須裝上蓋子或螺塞，以防止雜物進入。

(4) 粘附在機身上的液壓油，因為容易引起漏油的誤會，一定要徹底擦拭，除去。

(5) 注意不要損傷液壓油缸活塞桿部位的鍍層。

(6) 裝卸液壓油缸時，要在活塞桿縮到最短的狀態下進行。

(7) 安裝液壓油缸后，必須將油缸中的空氣除去。

· 讓發動機低速運轉，使液壓油缸活塞桿在伸，縮時，其端部都在離開各自行程終點50 ～ 100 mm 為止緩

慢伸縮4 ～ 5 次后，作全行程運動。

(8) 液壓機器安裝后，必須給液壓油箱內加壓。( 對于密閉式液壓油箱來說) 如果忘了這步工作，液壓泵容易引

起空化。同時，對液壓泵的壽命有十分明顯的不良影響。

· 液壓油箱的加壓方法：應在各個液壓油缸伸得最長的狀態下，旋緊加油蓋。

1-6. 管道裝卸時的注意事項

(1) 液壓軟管的安裝方法

液壓軟管不要扭轉著安裝。對于這種情況，可用軟管標記確認軟管是否扭

轉。另外，帶有管道接頭的情況，為了防止軟管扭轉，可用兩個扳手，按

規定的扭矩緊固。此時，要注意不要讓固定一側的扳手產生轉動。

緊固后，要仔細確認軟管有無接觸，如有接觸，重新調整或用螺旋管等保

護起來。

(2) 安裝液壓軟管時，按規定的扭矩先擰緊接頭一次，其后稍稍擰松，然而再次擰緊到所規定的扭矩。

· 讓軟管和安裝部位相互更加協調后，擰緊接頭。

【注】用了密封帶的接頭不要擰松。

(3) 安裝配管用管時，擰緊螺母直到徙手擰突然感到吃力（扭矩急增加點）之后，再擰緊螺母1/4 ～ 1/2 圈。

(4) 裝卸液壓軟管或配管用管時，使用兩個扳手，固定相對的一個，不能讓軟管或配管用管發生扭曲。

(5) 安裝液壓軟管或配管用管后，加壓到所工作壓力5-6 次，確認是否漏油。

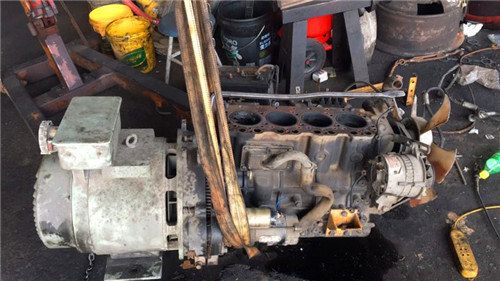

4. 發動機的維修保養步驟

4-1. 檢查和調整.............................4-1-1

4-1-1. 燃料噴射閥的結構..................4-1-1

4-1-2. 燃料噴射閥的噴射壓力和噴霧狀態的

檢查、調整........................4-1-2

4-1-3. 閥間隙的檢查、調整................4-1-4

4-1-4. 傳感器類的檢查....................4-1-6

4-1-5. 冷卻水系統漏水檢查................4-1-6

4-1-6. 散熱器蓋的檢查....................4-1-6

4-1-7. 溫控器的檢查......................4-1-7

4-1-8. 燃料噴射定時的調整................4-1-7

4-1-9. 空載/ 最低轉速的調整.........4-1-10

4-2. 故障診斷...............................4-2-1

4-2-1. 故障診斷前........................4-2-1

4-2-2. 故障診斷一覽表....................4-2-2

4-2-3. 通過壓縮壓力來診斷故障............4-2-5

4-3. 發動機的拆卸、檢查、組裝...............4-3-1

4-3-1. 發動機的總拆卸、總組裝............4-3-1

4-3-2. 總拆卸............................4-3-2

4-3-3. 組裝前、組裝時的注意事項..........4-3-4

4-4. 氣缸蓋的拆卸、檢查、組裝...............4-4-1

4-4-1. 結構圖（下圖表示3TNV84 型發動機。）4-4-1

4-4-2. 拆卸步驟..........................4-4-1

4-4-3. 組裝步驟：

與拆卸步驟相反進行即可。...........4-4-2

4-4-4. 作業要點..........................4-4-2

4-4-5. 部件的檢查, 測量..................4-4-5

4-4-6. 閥座的修正........................4-4-8

4-4-7. 閥導套的更換......................4-4-9

4-4-8. 閥桿油封的更換...................4-4-10

4-5. 齒輪系和凸輪軸的拆卸、檢查、組裝.......4-5-1

4-5-1. 結構圖

（該圖為3TNV84 型發動機的結構圖。）.4-5-1

4-5-2. 拆卸步驟：

按圖中表示的號碼順序來進行。.......4-5-1

4-5-3. 組裝步驟：與拆卸步驟相反進行即可。.4-5-1

4-5-4. 作業要點..........................4-5-2

4-5-5. 部件的檢查測量.................... 4-5-4

4-5-6. 油封的更換........................ 4-5-5

4-5-7. 凸輪軸軸套的更換.................. 4-5-5

4-6. 氣缸體的拆卸、檢查、組裝............... 4-6-1

4-6-1. 結構圖（該圖為3TNV84 型

發動機的結構圖。）................. 4-6-1

4-6-2. 拆卸步驟：

按圖中表示的號碼順序來進行。...... 4-6-1

4-6-3. 組裝步驟：與拆卸步驟相反進行即可。4-6-1

4-6-4. 作業要點.......................... 4-6-2

4-6-5. 部件的檢查、測量.................. 4-6-5

4-6-6. 氣缸內徑的修正................... 4-6-12

4-6-7. 活塞銷襯套的更換................. 4-6-13

4-6-8. 油封的更換....................... 4-6-13

4-7. 潤滑裝置的拆卸、檢查、組裝............. 4-7-1

4-7-1. 潤滑油系統圖...................... 4-7-1

4-7-2. 潤滑油泵結構圖.................... 4-7-1

4-7-3. 潤滑油泵的拆卸、組裝

（組裝的步驟和拆卸的相反）......... 4-7-2

4-7-4. 作業要點.......................... 4-7-2

4-7-5. 擺線齒輪泵的檢查、測量............ 4-7-2

4-8. 冷卻裝置............................... 4-8-1

4-8-1. 冷卻水系統圖...................... 4-8-1

4-8-2. 冷卻水泵結構圖（該圖為4TNV84 型
