Perkins804發動機維修維護保養

Perkins804發動機機型視圖說明

Perkins機型視圖

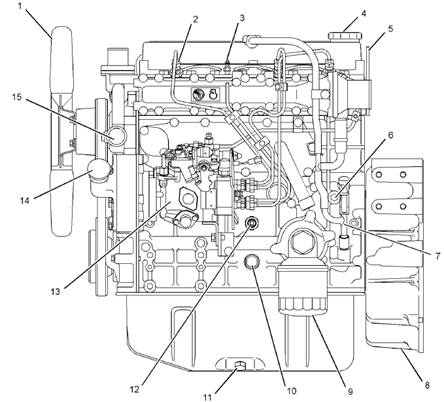

自然吸氣Perkins804發動機左視圖

為清晰顯示，該視圖中有一個噴油器沒有顯示。

(1) Perkins804發動機風扇

(2) Perkins804發動機燃油噴油器

(3) Perkins804發動機電熱塞

(4) Perkins804發動機機油加注口蓋

(5) 吊耳

(6) 排水塞或排放閥

(7) 機油油位計

(8) Perkins804發動機飛輪殼

(9) Perkins804發動機機油濾清器

(10) 安全閥

(11) 放油塞

(12) Perkins804發動機機油壓力開關

(13) Perkins804發動機噴油泵

(14) 機油加注口

(15) Perkins804發動機水泵

(16) 機油加注口蓋

(17) 吊耳

(18) Perkins804發動機節溫器

(19) Perkins804發動機交流發電機

(20) Perkins804發動機V 形皮帶

(21) Perkins804發動機曲軸減振器

(22) Perkins804發動機起動馬達

(23) Perkins804發動機排氣歧管

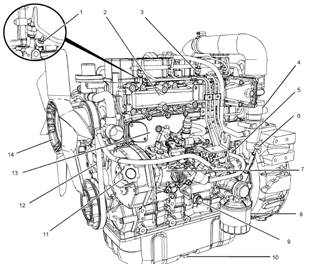

渦輪增壓Perkins804發動機左視圖

(1) Perkins804發動機電熱塞

(2) Perkins804發動機進氣歧管

(3) Perkins804發動機燃油噴油器

(4) Perkins804發動機曲軸箱呼吸器

(5) 排水塞或排放閥

(6) 油尺

(7) Perkins804發動機噴油泵

(8) 機油濾清器

(9) 安全閥

(10) 放油塞

(11) 機油加注口

(12) V 形皮帶

(13) Perkins804發動機機油冷卻器

(14) Perkins804發動機風扇

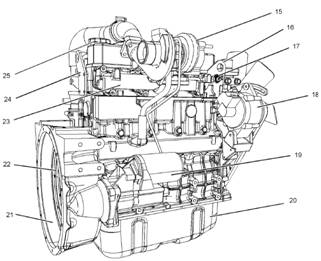

渦輪增壓Perkins804發動機右視圖

(15) Perkins804發動機渦輪增壓器

(16) 前吊耳

(17) Perkins804發動機冷卻液開關

(18) Perkins804發動機交流發電機

(19) Perkins804發動機起動馬達

(20) Perkins804發動機油底殼

(21) Perkins804發動機飛輪殼體

(22) Perkins804發動機飛輪

(23) Perkins804發動機排氣歧管

(24) 后吊耳

(25) Perkins804發動機頂部機油加注口

Perkins804發動機描述

Perkins804發動機的冷卻和潤滑系統

Perkins804發動機冷卻系統包括以下部件：

• Perkins804發動機齒輪驅動離心水泵

• 水溫調節器調節發動機冷卻液溫度

• Perkins804發動機齒輪驅動機油泵（齒輪式）

• Perkins804發動機機油冷卻器

Perkins804發動機潤滑油由一個齒輪泵供應。發動機潤滑油經過冷卻并過濾。在機油粘度高時，旁通閥向發動機零件提供不受阻的潤滑油流。如果機油冷卻器或機油濾清器濾芯出現堵塞，旁通閥亦可向發動機零件提供不受阻的潤滑油流。

發動機效率、排放控制效率和發動機性能取決于遵守正確的操作和保養建議。發動機的性能和效率也依賴于使用建議的燃油、潤滑油和冷卻液。關于更多保養事項的資料，請參閱《操作和保養手冊》,“保養周期表”。

Perkins804發動機使用壽命

發揮Perkins804發動機的效率和最大程度利用發動機的性能取決于對正確的操作和保養建議的遵守程度。此外，也應使用建議的燃油、冷卻液和潤滑劑。將《操作和保養手冊》用作發動機所需進行的保養的指南。發動機的預期使用壽命通常可由需求的平均功率預

測出來。需求的平均功率是基于一段時間內發動機的燃油消耗量來確定的。減少全油門工作小時數和/或運轉在減低了的油門設置可導致較低的平均功率需求。減少工作小時數將會延長發動機需要大修之前的工作時間。

Perkins804發動機功能部件和控制裝置

Perkins804發動機停機和報警

Perkins804發動機關斷裝置

切斷和報警裝置是電操縱或機械操縱的。所有電動關停和報警的操作均利用在傳感裝置中操縱開關動作的部件。

切斷裝置被設定在以下各項的臨界水平上： 工作溫度, 工作壓力, 工作液位和工作轉速(rpm). 在啟動發動機之前，某個具體的關斷裝置需要復位。

注意:一定要確定導致發動機停機的原因。在試圖重新起動發動機之前，要進行必要的修理。

請熟悉以下各項：

• 切斷裝置的類型和所在部位

• 導致每一個切斷裝置起作用的條件

• 為啟動發動機所需的復位步驟

Perkins804發動機警報器

報警裝置由開關和接觸器構成。開關經導線與接觸器連接。接觸器觸發信號器盤上的報警器電路。您的發動機上可能配備了下列開關：

Perkins804發動機油壓– 當機油壓力降到低于系統的額定壓力時發動機機油壓力開關就會指出。

Perkins804發動機冷卻液液位– 當冷卻液液位低于設定值時，冷卻液低液位開關就會指出。

Perkins804發動機冷卻液溫度– 冷卻液溫度開關會指出水套冷卻水的溫度過高。

注: 為了使冷卻液溫度開關的敏感元件能夠動作必須把它浸沒在冷卻液中。

發動機可能配備有各種報警裝置，以便在發生不利的運行條件時提醒操作員。

注意:某一警報被觸發后，在情況變得緊急之前就必須采取糾正措施，以免可能對發動機造成損害。

如果在適當時間沒有采取糾正措施，就有可能導致發動機損害。警報將一直持續直到不利條件被糾正為止。報警器可能需要復位。當發動機停車修理時，可以在報警裝置里裝一個開關。啟動發動機之前務必把開關轉到“接通”（ON）的位置且告警燈在閃爍。如果開關還停留在斷開（OFF）位置上，發動機將不會受到保護。

Perkins804發動機測試關斷和警報系統

大多數控制儀表板上裝有一個試燈開關。把開關轉到“接通”（ON）的位置，以檢查指示燈能否正確工作。立即更換有Perkins804發動機故障的燈泡。

注意:測試時，必須模擬不正常的工作條件。正確地進行測試，這有助于防止損壞發動機。請參見《維修手冊》查找測試程序的更多信息或咨詢珀金斯代理商。

Perkins804發動機燃油關斷

燃油切斷電磁閥位于燃油噴油泵上。當燃油切斷電磁閥觸發時，電磁閥移動至“打開”位置。當燃油切斷電磁閥斷開時，電磁閥移動至“關閉”位置。

Perkins804發動機充電發電機- 檢查

珀金斯建議定期檢查交流發電機。檢查交流發電機接頭是否松動以及蓄電池是否正常充電。在發動機運轉過程中，檢查電流表（如有配備），以確保蓄電池和/或電氣系統正常的工作性能。根據需要進行修理。

檢查交流發電機和蓄電池充電是否正常工作。如果蓄電池充電正常，電流表讀數應該幾乎為零。所有蓄電池都應保持充電狀態。蓄電池應保暖，因為溫度會影響盤車功率。如果蓄電池太冷，蓄電池將無法盤機。當發動機長時間不運轉或只是短時間運轉

時，蓄電池可能未充足電。充電低的蓄電池比充足電的蓄電池更容易凍結。

Perkins804發動機交流發電機和風扇皮帶- 檢查/調整/更換檢驗

為使發動機性能最大化，檢查傳動皮帶是否磨損和斷裂。更換損壞或磨損的皮帶。對于需要多根傳動皮帶的應用，要更換相配的整組傳動皮帶。只更換一組中的一條皮帶，由于舊皮帶已被拉伸，會使新皮帶承受更多的負載。新皮帶上的額外負載，會造成皮帶斷裂。如果皮帶過松，振動會引起皮帶和皮帶輪不必要的磨損。松弛的皮帶可能打滑而引起過熱。檢查皮帶張緊度時，應在兩個皮帶輪中間的地方施加45 N (10 lb ft)的力。調整正確的皮帶將下垂10 mm

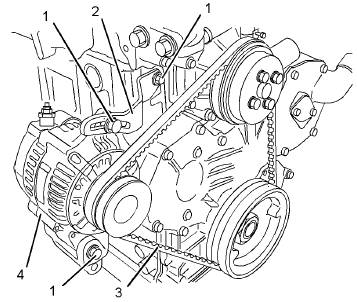

Perkins804發動機典型范例

(1) 安裝螺栓

(2) 支架

(3) 皮帶

(4) 交流發電機

1. 擰松固定螺栓(1)。

2. 移動交流發動機(4)以增加或降低皮帶張緊度。檢查皮帶張緊度時，應在兩個皮帶輪中間的地方施加45 N (10 lb ft)的力。調整正確的皮帶將下垂10 mm (0.39 inch)。

3. 擰緊安裝螺栓(1)。

更換

請參閱《Perkins804發動機拆解和組裝》, “V 型皮帶- 拆卸和安裝”。如果裝了新皮帶，在發動機運轉20 小時后要再次檢查皮帶的張緊度。

Perkins804發動機空氣濾清器濾芯(雙濾芯- 清潔/更換)

注意:未安裝空氣濾清器濾芯切勿運轉發動機?？諝鉃V清器濾芯損壞時也決不能運轉發動機。不要使用褶紙、墊圈或密封件損壞的濾芯。污物進入發動機會造成發動機零部件的早期磨損和損壞。空氣濾清器濾芯有助于防止空氣中的碎屑進入進氣口。

注意:在發動機運轉時切勿保養空氣濾清器濾芯，因為這樣會使污物進入發動機。

Perkins804發動機保養空氣濾清器濾芯

注: 空氣濾清器系統可能不是珀金斯提供的。下列步驟適用于典型的空氣濾清器系統。關于正確的步驟，請參閱OEM 資料。

如果空氣濾清器濾芯堵塞，空氣就可能將空氣濾清器濾芯材料裂開。未經過濾的空氣將加劇發動機內部的磨損。關于適合您的機器的正確的空氣濾清器濾芯，請參見OEM 資料。

• 每天檢查預濾器（如有配備）和灰塵杯有無污垢

和碎屑堆積。需要時清除一切污垢和碎屑。

• 發動機在骯臟的環境下工作時，可能需要對空氣濾清器濾芯進行更為頻繁的保養。

• 空氣濾清器濾芯每年至少應更換一次。無論清潔過多少次，都應進行更換。

用干凈的空氣濾清器濾芯更換臟的空氣濾清器濾芯。安裝前，應徹底檢查空氣濾清器濾芯的過濾材料是否有破裂和/或孔洞。檢查空氣濾清器濾芯的密封墊或密封件有無損壞。保持有適當數量的空氣濾清器濾芯配件以供更換之用。

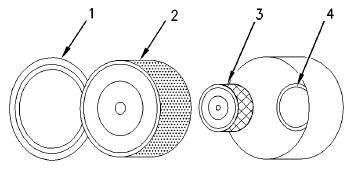

Perkins804發動機雙濾芯空氣濾清器

雙濾芯空氣濾清器包括空氣粗濾器濾芯和空氣細濾器濾芯。如果經過適當清潔和檢查，此空氣粗濾器濾芯可以被清潔多達6 次。粗濾器濾芯每年至少應更換一次。無論清潔過多少次，都應進行更換。空氣細濾器濾芯不能進行維護。參見OEM 資料以獲得更換空氣細濾器濾芯的說明。當發動機在多塵或骯臟的環境下運行時，空氣濾清器濾芯可能需要更頻繁的更換。

(1) 罩蓋

(2) Perkins804發動機空氣粗濾器濾芯

(3) Perkins804發動機空氣細濾器濾芯

(4) 進氣口

1. 取下蓋。拆下空氣濾清器濾芯。

2. 每清潔三次空氣粗濾器濾芯，就應取下并棄置空氣細濾器濾芯。

注: 請參見“清潔空氣粗濾器濾芯”。

3. 用膠帶封蓋渦輪增壓器進氣口以便遮擋污垢。

4. 用清潔干燥的布清潔空氣濾清器蓋和殼體內部。

5. 取下進氣口的膠帶。安裝空氣細濾器濾芯。安裝新的或清潔過的空氣粗濾器濾芯。

6. 安裝空氣濾清器蓋。

7. 復位空氣濾清器維護指示器。

檢查Perkins804發動機主空氣粗濾器濾芯

請參閱OEM 資料以確定粗濾器濾芯的可清潔次數。粗濾器濾芯清潔后，檢查過濾材料有無撕裂。粗濾器濾芯每年至少應更換一次。無論清潔過多少次，都應進行更換。

注意:不要敲打或撞擊空氣濾清器濾芯。不要沖洗粗濾器濾芯。使用低壓（最高為207 kPa； 30 psi） 的壓縮空氣或真空清潔來清潔粗濾器濾芯。要特別小心以免損壞空氣濾清器濾芯。不要使用褶紙、墊圈或密封損壞的空氣濾清器濾芯。請參閱OEM 資料以確定粗濾器濾芯的可清潔次數。清潔粗濾器濾芯不要超過三次。粗濾器濾芯每年必須至少更換一次。

清潔空氣濾清器濾芯不會延遲其使用壽命。

清潔前，目視檢查空氣粗濾器濾芯。檢查空氣濾清器濾芯的褶紙、密封、墊圈和外蓋有無損壞。棄置任何損壞的空氣濾清器濾芯?？梢杂脙煞N方法來清潔空氣粗濾清器濾芯：

• 壓縮空氣

• 真空清潔
