康明斯發動機燃油系統培訓

Fuel Systems 燃油系統Definitions 定義

PT FUEL PUMP - PT泵:PT泵為低壓泵，主要用于康明斯10升以上的發動機。P-壓力；T-時間.

FUEL INJECTION PUMP 高壓噴油泵:高壓噴射泵分為直列泵和轉子泵，主要用于康明斯B、C系列發動機。

FUEL LIFT PUMP 輸油泵:分為膜片泵和柱塞泵，用于康明斯B、C系列發動機，為高壓泵提供燃油。

FUEL FILTER 燃油濾清器:指燃油精濾器，濾芯一般為紙，安裝在PT泵前，B、C系列發動機安裝在輸油泵和高壓泵之間。

康明斯發動機FUEL STRAINER 濾網式粗濾器

指金屬絲編的濾網，一般為100~120目，過濾精度一般只有150微米，主要是過濾燃油中較大的顆粒和分離燃油中的“自由水分”。

康明斯發動機FUEL/WATER SEPARATOR 油水分離器

同粗濾器，但可以分離燃油中已經乳化的水分。

康明斯發動機FUEL SEDIMENTER  沉淀器

同燃油粗濾器，但是是通過動力方法分離雜質，而不是通過濾網。

康明斯發動機FREE WATER 自由水分

通常指懸浮在燃油中的直徑大于100微米的水滴。

康明斯發動機EMULSIFIED WATER 乳化水

乳化水指直徑小于5微米懸浮在燃油中的水滴，當自由水通過輸油泵時，會有一部分被乳化。

康明斯發動機過濾性能

必須配備帶油水分離功能的濾清器（康明斯帶）

必須根據油品質量安裝合適的油水分離器和預濾器。

康明斯發動機進、回油阻力

進、回油阻力不得超過發動機技術參數表的限值

如果油箱的液面高于噴油器，PT & HPI系統必須在油路中安裝單向閥。

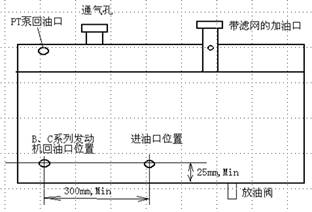

康明斯發動機油箱

進、回口必須分開，中型發動機應相距305毫米以上

對于中型（B、C系列）發動機回油口必須低于油面，而PT系統的回油口必須高于油面。

進油口必須距油箱底部25毫米以上，湖州柴油發電機維修保養，吳興柴油發電機維修保養，南潯柴油發電機維修保養，德清柴油發電機維修保養，長興柴油發電機維修保養，安吉柴油發電機維修保養，底部為水和雜質的沉淀空間，油箱在最低處要有排污閥。

必須有5％的膨脹空間以防燃油膨脹后而溢流。

必須有通氣功能以防油箱內部壓力過高，要求的通氣流量見發動機技術參數表。通氣孔應防塵和水。

康明斯發動機管路

管路材料必須耐油，能承受足夠的真空而不損壞或蹋癟。

管路和部件的布置應防止發生氣阻（氣體只能向上走）。

氣溫低于00F應安裝溫控加熱器。

進油溫度必須小于發動機技術參數表的限值，油溫高將導致：

功率下降：油溫每改變5℃，功率變化1.5%。

潤滑性能惡化，增加磨損

Fuel Systems 燃油系統Guidelines 設計指南-- 油箱結構

康明斯發動機進油阻力：

  B & C: 進入輸油泵的最大原始阻力不得超過4 inHg（100 mmHg) 部分汽車6 inHgL10以上：到燃油泵的最大進油阻力不得超過 清潔濾清器 ：4 inHg 臟的濾清器：8 inHg (阻力指標基于燃油箱半滿狀態 )

康明斯發動機回油阻力

  B、C：不帶單向閥 20inHgL10以上：帶單向閥  6.5 inHg不帶單向閥  2.5 inHg

康明斯發動機燃油管路

 管徑B、C 系列 :一般供油管最小內徑 8 mm ID當長過 3 m 時內徑應加大。

    回油管最小內徑B：5 mm ID  C: 8 mm IDL10以上：（IRB 3382409）

 進油管路接頭密封性能要好。

 避免用銅管

康明斯發動機過濾性能

設計評審

產品檢查

康明斯發動機進、回油阻力

Advisor 計算

設計評審

產品檢查

產品測試

沒有安裝符合要求的燃油預濾器

1、所有燃油預濾器必須帶油水分離功能，且采用透明油杯（容易觀察）；

2、推薦安裝油水報警器；

3、必須培訓用戶每天排除油水分離器中的水；

4、對所有安裝直列泵和PT泵的發動機，要求燃油預濾器的過濾精度為150目/英寸；

5、對所有安裝轉子泵的發動機和電控發動機（如QSB,QSC,6BTAA)，要求燃油預濾器的過濾精度為10微米。

康明斯發動機Fuel Systems 燃油系統燃油預濾器

燃油預濾器

燃油雜質含量超標和水分超標是導致高壓油泵和噴油器磨損和損壞的主要原因。

對所有電控發動機來說，高壓油泵要求的燃油過濾精度為3-5微米，康明斯隨發動機提供的燃油濾清器的過濾精度一般也是3-5微米

為了保證發動機的可靠性，康明斯要求必須在發動機前安裝帶油水分離功能和水報警器的燃油預濾器，過濾精度為10-20微米；

推薦燃油預濾器：佛列加FS1242B，可以從康明斯各分公司購買。

Ø   K19系列發動機

Ø   K38系列發動機

Ø   K50系列發動機
